PSA高速贴合设备CO-T500



应用领域

主要用于对3C、柔性线路板(FPC)装配制程中的辅材(PSA胶片、标签、PI等)进行全自动在线式贴合,采用轨道传送式结构,直线电机驱动X、Y轴和CCD相机扫描MARK点座标,利用送料器的剥离结构将待贴元件剥离,吸嘴贴附经下CCD纠正后贴合在FPC指定位置上。



优势

*   双Y轴结构,直线电机+光栅尺,特定横梁结构刚性强,静音高速运行;
*   组合光源兼容性强,可拍摄金点、黑/黄板轮廓外形;
*   飞拍频闪光源高亮特制,透明蓝膜成像质量稳定;
*   成熟算法软件,做资料方便快捷,可导dxf贴点座标,已通过量产验证;
*   辅助功能:可支持MES扫码连机生产、自动测量、防重贴等;




主要参数

1、PSA尺寸:2x2 - 35x75mm
2、PSA厚度:0.02-3mm
3、贴合效率:0.8s / pcs
4、贴合范围:长度方向Max450mm,宽度方向Max350mm
5、贴合精度:±0.05mm (根据标准菲林片参考)

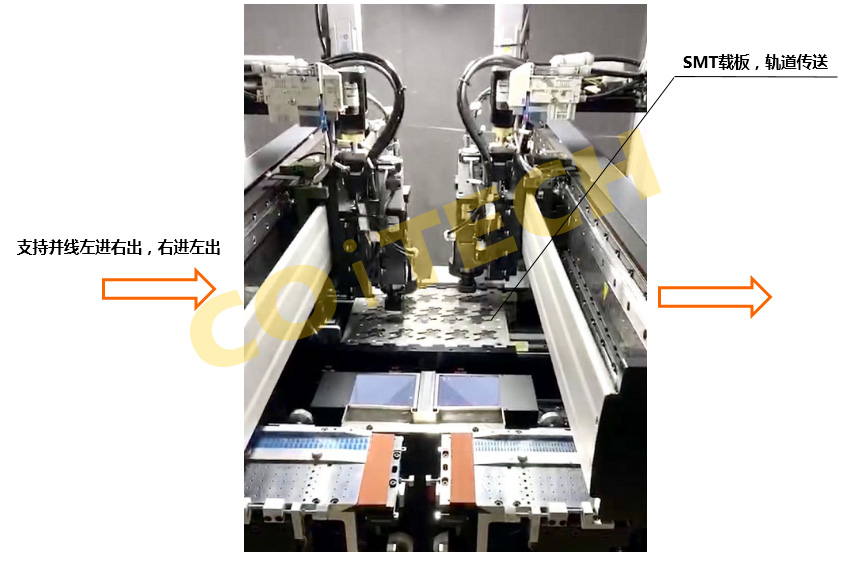

结构介绍

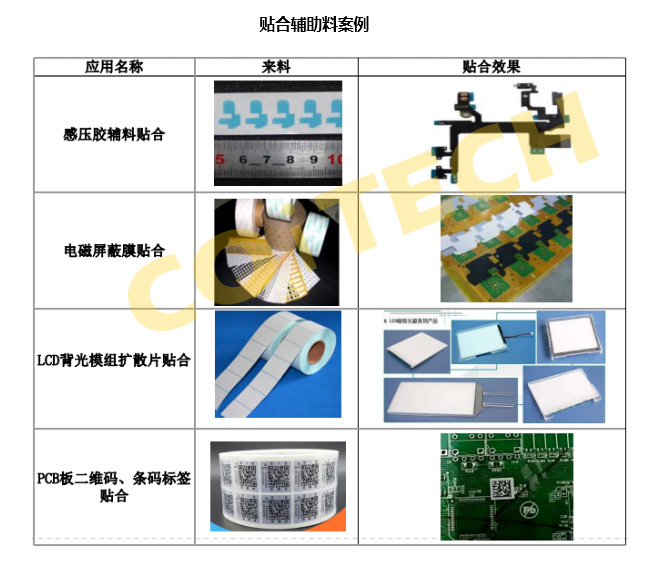

案例介绍


软件界面展示



东莞市小可智能设备科技有限公司生产研发PSA高速贴合设备,PSA高速贴合设备,PSA高速贴合设备参数,平PSA高速贴合设备功能等欢迎来电考察。
